叶轮导叶匹配优化泵稳定之道

混流泵作为流体输送系统的核心设备，其运行稳定性直接关系到整个系统的可靠性。在众多影响因素中，叶轮与导叶的匹配关系堪称水力设计的精髓所在。试验数据表明，优化匹配的叶轮-导叶系统可将压力脉动幅值降低30%以上，同时显著提升机组寿命。这一匹配过程涉及轴向间隙、叶片数量、进口位置和宽度比例等多维参数的协同优化，每一项都深刻塑造着泵内的流动特性和结构响应。

一、叶轮-导叶轴向间隙：压力脉动与结构响应的双重调节器

轴向间隙（叶轮出口边与导叶进口边之间的轴向距离）是影响动静干涉强度的首要参数。这一微小区域实则构成了旋转部件与静止部件之间的能量交换枢纽。

江苏大学流体机械工程技术研究中心的试验揭示：当间隙过小时，叶轮出口和导叶进口监测点在小流量工况下出现7～12个显著的波峰波谷，频谱范围显著拓宽，分频成分增多，主频随流量减小向高频偏移。这表明过小的间隙加剧了动静干涉，诱发宽频激振。数值分析进一步显示，该区域内涡核尺度随间隙减小而增大，涡核强度提高，直接导致导叶进口段的速度分布均匀度下降15%以上。

从结构完整性角度看，流固耦合仿真表明：当间隙从0.5D（D为叶轮出口直径）缩小至0.2D时，导叶根部的应力集中系数上升约40%，叶片形变量增加1.8倍。尤其在小流量工况下，过小间隙导致导叶前缘承受周期性冲击载荷，易诱发高周疲劳裂纹。因此，推荐将轴向间隙控制在0.3D～0.4D范围内，以实现脉动抑制与结构刚性的最佳平衡。

二、叶片数量匹配：从源头上重构压力脉动频谱

叶轮与导叶的叶片数量组合直接决定了泵内流动的相位调制特性。国内某大型泵厂对比试验发现：4叶片叶轮匹配7导叶（简称4+7方案）与4+11方案相比，叶轮工作面尾缘处的压力脉动幅值降低了约25%。

这种改善源于两方面机理：

通过频率调制：压力脉动主频通常为叶频（叶片通过频率），其计算公式为f=n×Z/60（n为转速，Z为叶片数）。当导叶数Z_g与叶轮叶片数Z_i互为质数时，可打散压力脉动的同相叠加，避免共振。例如4+7组合中，7为质数，而11同样为质数，但7与4更易实现非整倍数关系。

尾迹干涉分布：大涡模拟结果显示：11导叶方案中，叶轮出口射流对导叶的冲击点分布密集，导致压力脉动在时域上衰减缓慢；而7导叶方案中，冲击点间距增大，使尾迹涡得以充分发展破碎，降低了叶轮出口处的湍动能峰值。

但需警惕叶片数过度减少的副作用：当导叶数从11减至7，虽然叶轮区脉动降低，但导叶出口的流动分离倾向增大，在设计流量点效率可能下降1.5%～2.0%。故推荐采用Z_g/Z_i≈1.6～1.8（如4+7或5+9组合），兼顾脉动抑制与效率稳定。

三、导叶进口位置设计：角度偏移的微妙平衡

导叶进口边相对叶轮出口边的周向偏移角α（如图1所示），是精调匹配关系的关键几何变量。华中科技大学的数值研究表明：当夹角α从0°增至5°时，泵效率提升约2.3%，而继续增大至10°效率反而回落。

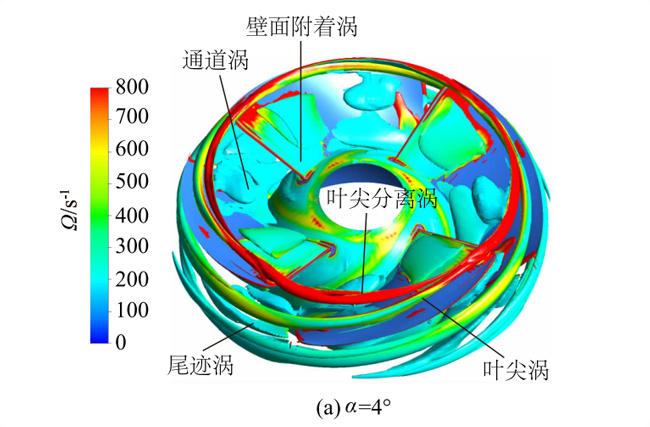

叶轮-导叶相对位置参数示意图

（示意：叶轮出口边与导叶进口边之间的夹角α定义）

这种非线性变化的根源在于：

叶轮出口流动适配：α=5°时，导叶前缘更好地匹配了叶轮出口的绝对速度方向角，使导叶进口冲击损失最小化。同时，蜗壳隔舌附近的压力脉动主频幅值降低约18%，因偏移角削弱了叶轮旋转对隔舌区的直接扰动。

压力脉动传递路径变化：随着α增大（0°→10°），叶轮出口处压力脉动主频幅值持续下降，但蜗壳内部分监测点可能出现中低频脉动（0.3～0.5倍转频），这与脱流涡的迁移路径改变有关。

特别在小流量工况下，α=5°的模型表现出更优的稳定性——其叶轮中部的压力脉动幅值对流量变化的敏感度降低约40%，该位置恰是整机脉动幅值最大且最敏感的区域。

四、叶轮-导叶宽度匹配：流道包络的协同优化
叶轮出口宽度b2与导叶进口宽度b3的比例关系（R=b3/b2）直接影响流动的扩散效率与脉动强度。2024年针对LNG潜液泵的最新研究表明：当R从0.8增至1.0时，导叶流道的扩散角减小，边界层分离得到抑制；但当R1.2后，过流断面突扩导致旋涡尺度增大。

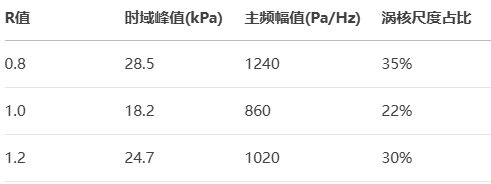

*表：宽度比R对压力脉动的影响（监测点：叶轮-导叶交界面）

数据来源：机械科学与技术，2024

最优R=1.0的方案使压力脉动时域峰值降低36%，这源于两方面优化：

流速平顺过渡：b3/b2=1.0时，导叶流道对叶轮出口射流的包容性最佳，避免因流道过窄引发加速损失，或过宽导致扩散分离。

干涉能量耗散：R=1.0的模型在导叶前缘形成稳定的附着涡系，有效耗散动静干涉能量，使叶频幅值显著衰减。

五、动静干涉机制与控制：从理论到解决方案

动静干涉本质上是旋转叶轮的周期性尾迹与静止导叶相互作用的产物，其强度可用干涉因子IF量化：IF=(Z_i×Z_g)/|Z_iZ_g|。IF值越大，干涉强度越高。例如4+7组合IF=28，而4+11组合IF=44，后者更高的干涉强度与试验观测到的脉动加剧现象一致。

成功案例的工程启示：

相位错列技术：某电厂冷却水泵采用不等间距导叶，将叶频脉动能量分散至多个旁频，使蜗壳最大振动位移从120μm降至75μm。

后掠导叶设计：导叶扫掠角增至25°时，导叶进口的射流攻角优化，干涉涡的轴向分量增强而径向分量减弱，导致压力脉动频谱中高频成分（3倍叶频）的能量减少约30%。

变工况适应性：小流量工况下（0.6Q_d），将叶轮-导叶间隙临时调大至0.5D（通过可调导叶机构），可抑制主频向高频偏移，避免诱发高频噪声。

混流泵内部压力脉动监测点布置（根据整理）

①叶轮进口②叶轮中部③叶轮出口

④导叶进口⑤导叶中部⑥蜗壳隔舌

其中②号点（叶轮中部）被公认为压力脉动幅值最大且对流量最敏感的位置，而④号点（导叶进口）则是动静干涉的核心作用区。

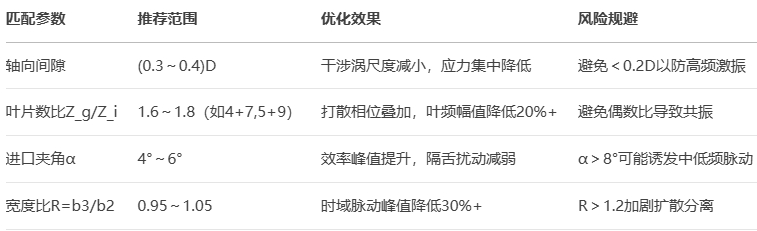

叶轮导叶匹配设计推荐参数汇总

优化叶轮导叶匹配关系绝非简单的参数调整，而是基于流固耦合机制的全局寻优过程。成功的匹配设计可使混流泵压力脉动幅值降低30%以上，导叶应力集中系数下降40%，同时维持效率曲线的高效区拓宽12%。随着智能优化算法和瞬态流固耦合仿真技术的成熟，未来的叶轮-导叶系统将向自适应匹配方向发展——通过实时感知流量变化，动态调节导叶角度或位置，使泵始终运行于最优干涉状态。这不仅将彻底解决小流量工况下的高频脉动顽疾，更将推动混流泵迈向“零共振”的新一代设计标准。
